Механический или гидравлический квик-каплер: детальное сравнение, нюансы монтажа
Выбивание пальцев кувалдой при каждой замене ковша на гидромолот или другой ковш — так себе затея.
Хорошо, если экскаватор не большой. А бывает, что 1 палец весит несколько десятков килограмм.
20 - 40 минут рабочего времени, разбитые проушины рукояти + риск травматизма оператора.
Быстросъемные механизмы (квик-каплеры) решают эту проблему.
Однако при покупке квик-каплера перед владельцем экскаватора всегда встает ключевой вопрос: сэкономить и взять механический быстросъем или вложиться в гидравлический?
Хорошо, если экскаватор не большой. А бывает, что 1 палец весит несколько десятков килограмм.
20 - 40 минут рабочего времени, разбитые проушины рукояти + риск травматизма оператора.
Быстросъемные механизмы (квик-каплеры) решают эту проблему.
Однако при покупке квик-каплера перед владельцем экскаватора всегда встает ключевой вопрос: сэкономить и взять механический быстросъем или вложиться в гидравлический?
1. Механический квик-каплер: простота и минимальные вложения

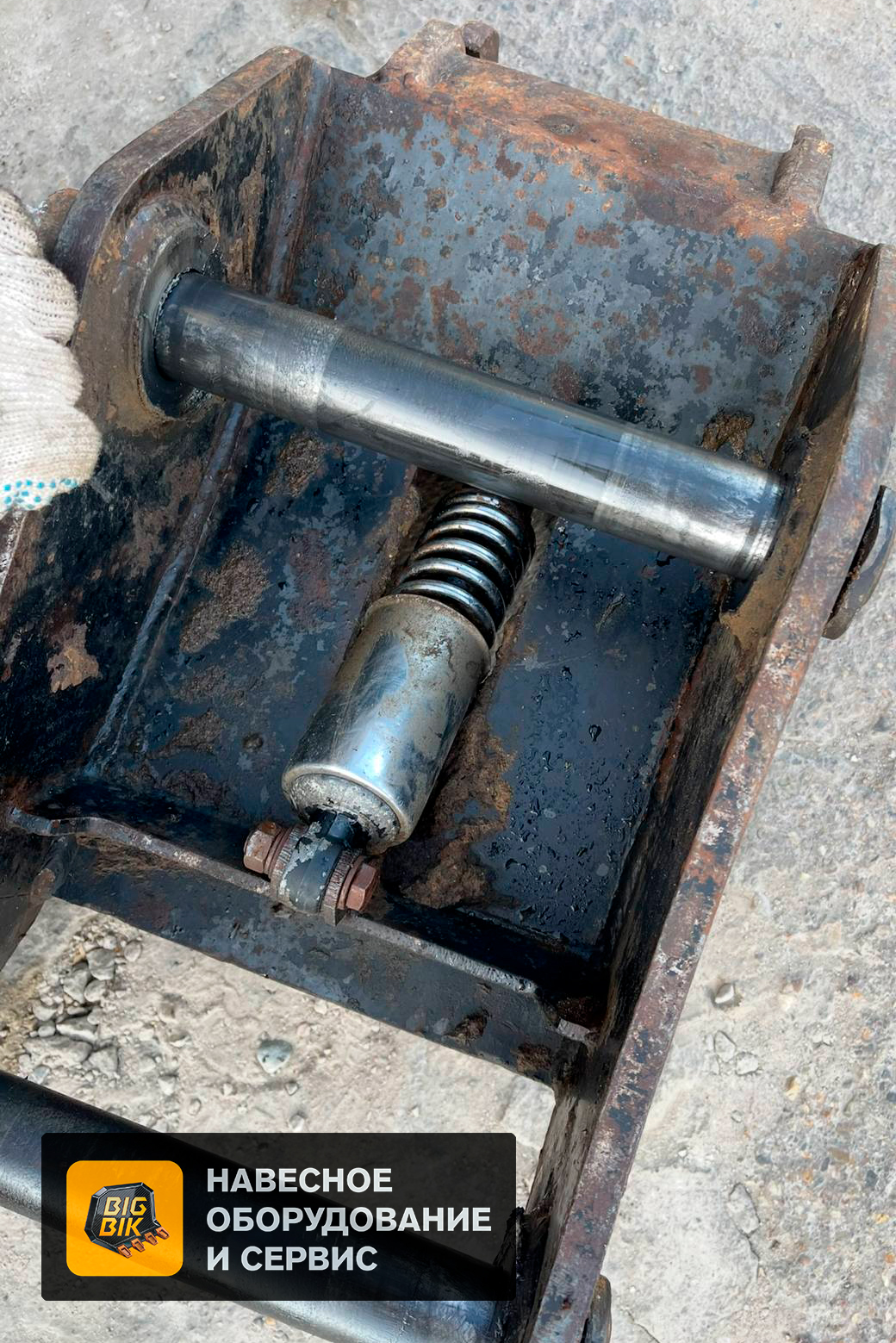

Механический быстросъем фиксирует навесное оборудование за счет пружинного блока или винтовой пары (стяжного винта), которые затягиваются вручную специальным ключом/воротком
Как происходит смена навески:
- Машинист опускает оборудование на грунт
- Глушит двигатель, выходит из кабины

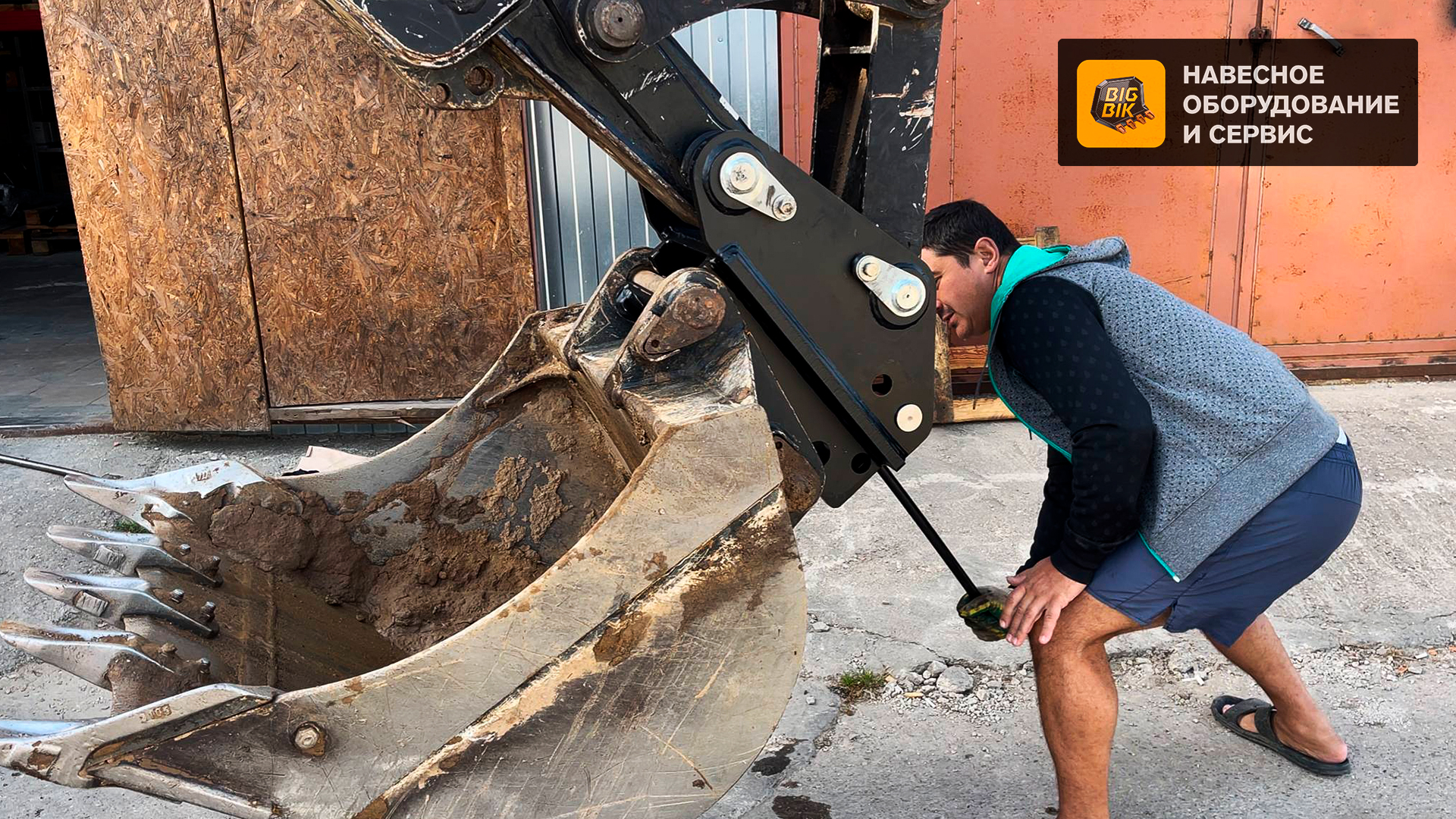

- Вставляет ключ-вороток в замок быстросъема, ослабляет винт или отжимает пружину, извлекая стопорный палец
- Возвращается в кабину, расцепляет захват, цепляет новый инструмент
- Снова выходит из кабины, затягивает винт/вставляет предохранительный палец/стопор
Время замены: 3–7 минут
Преимущества механики:
- Низкая цена: механический квик-каплер в среднем в 1,5–2 раза дешевле гидравлического.
- Автономность: не требует наличия гидролиний, клапанов и электрической проводки на стреле.
- Малый вес: меньше нагружает гидроцилиндры рукояти и стрелы, что критично для мини-экскаваторов массой до 3–4 тонн.
- Надежность конструкции: ломаться практически нечему — толстолистовая сталь, резьба и механический стопор
Недостатки:
- Человеческий фактор в непогоду: в дождь, грязь или при морозе -25 °C оператору приходится покидать теплую кабину. Часто машинисты «ленятся» лишний раз менять ковш на рыхлитель и выполняют неподходящую работу ковшом, разбивая технику.
- Забивание грязью: резьбовые соединения и пружины забиваются грунтом, глиной и бетоном, требуя регулярной чистки и смазки
- Максимальный вес экскаватора 20-25т: пружина потребует слишком большого усилия, чтобы отстегнуть фиксатор
2. Гидравлический квик-каплер: скорость и непрерывный рабочий процесс

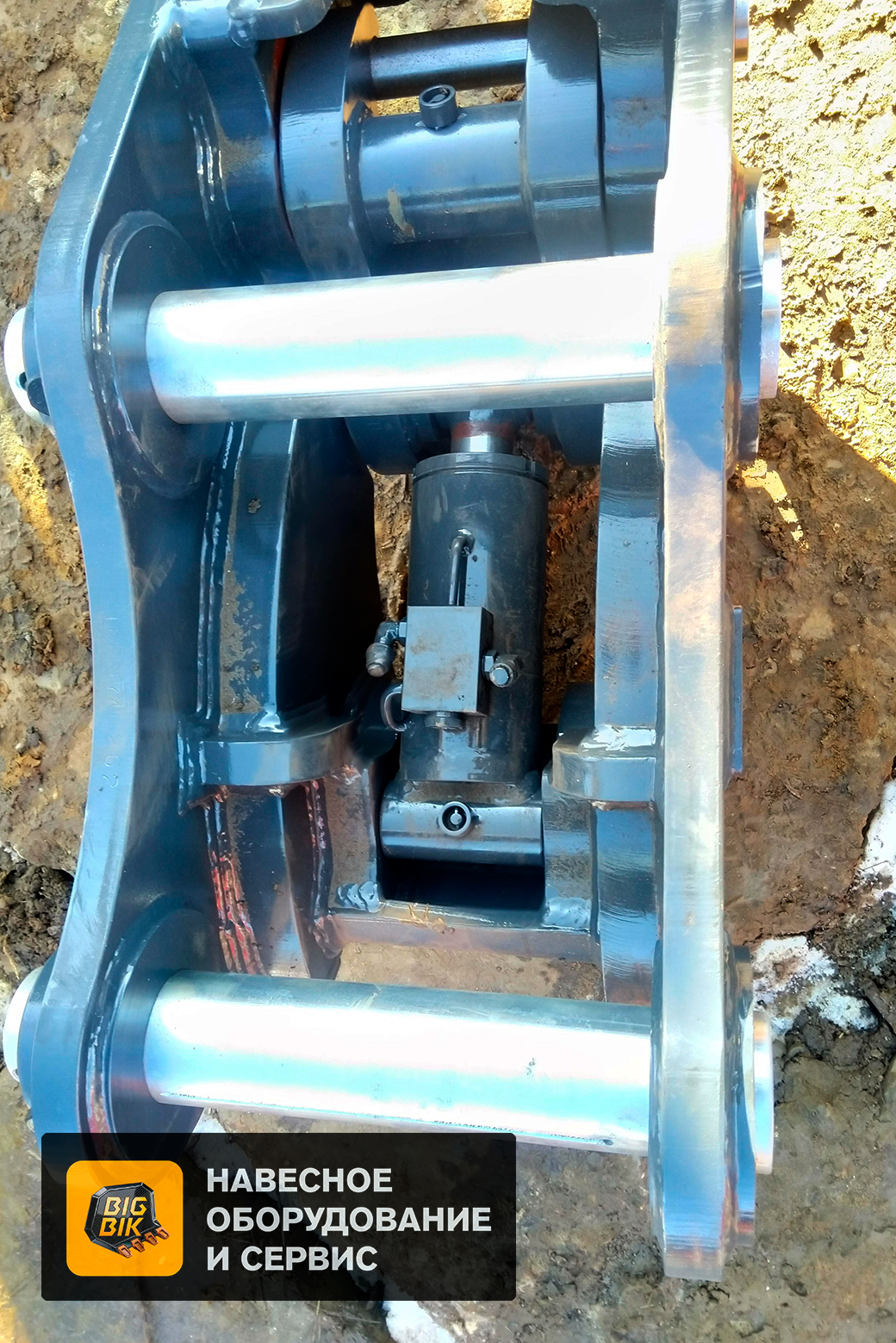

В гидравлическом быстросъеме захват и фиксация пальцев навесного оборудования осуществляются гидроцилиндром двойного действия, управляемым прямо с кнопки оператора в кабине
Как происходит смена навески:
- Машинист ставит навеску на землю
- Нажимает кнопку/тумблер на панели управления в кабине — цилиндр быстросъема открывает захват

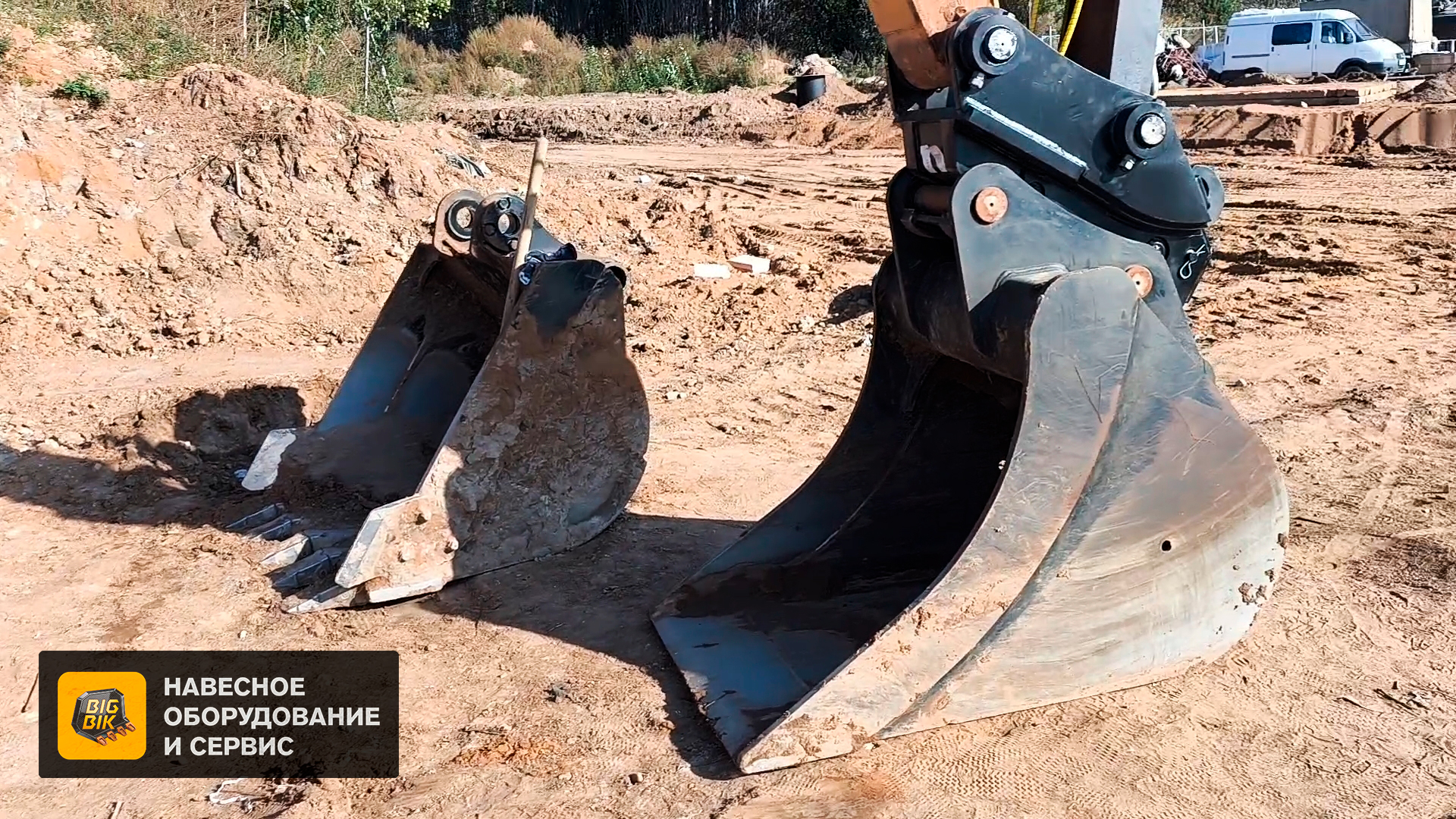

- Перемещает стрелу, захватывает новое оборудование (например, гидробур или траншейный ковш).
- Переключает тумблер обратно — замок мертво фиксирует пальцы навески.
- Время замены: 15–30 секунд (не выходя из кабины)
Преимущества гидравлики:
- Максимальная производительность: смена инструмента занимает считанные секунды. Экскаватор не простаивает
- Безопасность оператора: машинист находится в защищенной кабине, исключен риск травм при ручной кантовке тяжелого оборудования
- Универсальность парка навески: современные гидравлические быстросъемы имеют увеличенный диапазон захвата по межосевому расстоянию, позволяя без переделок цеплять ковши от экскаваторов других брендов
Недостатки:
- Требуется дополнительная гидролиния: для работы цилиндра быстросъема необходима собственная двухпоточная линия низкого давления (либо установка электромагнитного соленоидного клапана-делителя, переключающего поток с основной линии навески)
- Цена: сам узел и комплект его подключения стоят дороже механического аналога
Сравнительная таблица характеристик
